2025.09.18在石油、化工、天然氣、制藥等涉及易燃易爆氣體的工業領域，對設備內部進行無損檢測（如檢查容器、管道、閥門內部腐蝕、裂紋或殘留物）是至關重要的維護環節。工業內窺鏡作為主要的檢測工具，其自身必須采取嚴格的防爆措施，以防止在操作過程中成為點火源，引發災難性事故。本文旨在解析防爆內窺鏡的類型及其關鍵技術參數。
一、防爆類型解析
防爆設備的保護型式直接決定了其適用的安全區域和安全等級。根據國際IEC標準和國家GB標準，其主要采用以下幾種防爆類型：
防爆設備的保護型式直接決定了其適用的安全區域和安全等級。根據國際IEC標準和國家GB標準，其主要采用以下幾種防爆類型：
| 防爆型式 | 符號 | 核心原理 | 典型應用區域 |
| 本質安全型 | i | 限制能量（根本性安全） | Zone0/1/2 (ia,ib,ic) |
| 隔爆型 | d | 承受并隔離內部爆炸 | Zone1,Zone2 |
| 增安型 | e | 增強措施防止高溫和火花 | Zone1,Zone2(常配合使用) |
| 正壓型 | p | 內部正壓阻止氣體進入 | Zone1,Zone2(根據類型) |
| 澆封型 | m | 樹脂澆封隔離引燃源 | Zone0/1/2 (ma,mb,mc) |
| 無火花型 | n | 正常運行下不產生引燃源 | 僅Zone2 |
| 充砂型 | q | 砂粒填料熄弧 | Zone1,Zone2 |
| 油浸型 | o | 油浸隔離引燃源 | Zone1,Zone2 |
PS：Zone0，Zone,，,Zone2表示不同的氣體環境：
Zone 0：爆炸性環境持續存在或長期存在
Zone 1：爆炸性環境在正常運行時可能偶爾存在
Zone 2：爆炸性環境在正常運行時不太可能存在
二、防爆標志解析

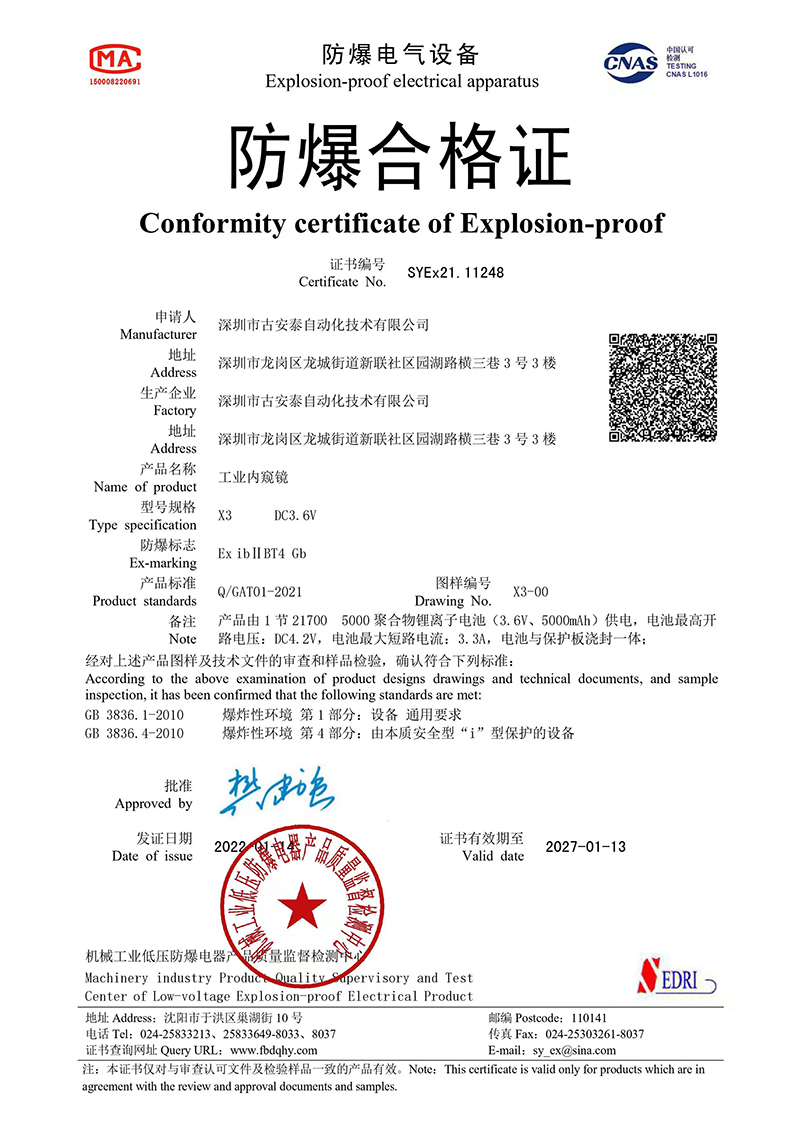

在選擇防爆內窺鏡時，除了防爆類型，還必須讀懂其防爆標志中的關鍵參數，它們共同定義了設備的適用環境。以古安泰X3工業內窺鏡的防爆標志：ExibIIBT4Gb為例。
1.Ex
含義：Explosionproof的縮寫。
表示該設備符合歐洲（及國際IEC）的防爆標準。這是所有防爆設備的起始標志。
2.Ib
含義：保護類型-本質安全型，“ib”等級。
這表明設備采用“本質安全”的防爆保護方式。
“ib”等級表示：設備在正常工作和一個計數故障發生時，都能保證其安全性（不會產生足以引燃爆炸性氣體的火花或表面溫度）。它適用于Zone1危險區域（在正常情況下，爆炸性氣體環境可能偶爾出現的場所），除ib之外，還有：
類別"ib"—標準高安全等級
類別"ic"—增強安全等級(原"n"型的一部分)
3.氣體組別(GasGroup)：IIB
含義：表明該工業內窺鏡被認證可用于IIB類爆炸性氣體環境。以下是三類爆炸性氣體環境：
IIC：最易爆的氣體組別。例如：氫氣（H?）、乙炔（C?H?）、二硫化碳（CS?）。
IIB：例如：乙烯（C?H?）、二甲醚等。
IIA：例如：丙烷（C?H?）、甲醇、丙酮、汽油等。
標志為ExIIC的設備其安全等級高于IIB，因此可覆蓋IIB和IIA組氣體的環境，適用性更廣。在化工行業中，選擇IIC等級的設備是更穩妥和通用的選擇。
4.T4
含義：表示工業內窺鏡在運行時，其表面或內部元件產生的最高表面溫度不會超過135°C。溫度等級為T(mén)1-T6，常見等級為T(mén)4或T6。
T1：最高表面溫度≤450°C。
T2：最高表面溫度≤300°C。
T3：最高表面溫度≤200°C。
T4：最高表面溫度≤135°C。
T5：最高表面溫度≤100°C。
T6：最高表面溫度≤85°C。
必須確保設備的最高表面溫度低于現場可燃?xì)怏w的最低點燃溫度。T1-T6，安全性是依次遞增的。
5.Gb
表明該設備具有“高”的保護級別，適用于Zone1區域（在正常情況下，爆炸性氣體環境可能偶爾出現的場所），有時也可用于Zone2。以下是Gb與其他兩個級別對比：
Ga(很高)：適用于Zone0,1,2。
Gb(高)：適用于Zone1,2。
Gc(增強)：適用于Zone2。
防爆標志ExibIIBT4Gb表示：這是一個采用本質安全“ib”等級保護的防爆設備。它具有高保護級別（Gb），適用于存在IIB類爆炸性氣體（如乙烯（C?H?）、二甲醚等）的Zone1危險區域。并且，該防爆內窺鏡在運行時其任何表面的最高溫度不會超過135°C。
