2023.08.21 內窺鏡根據成像原理一般可分為電子內窺鏡、光纖內窺鏡、光學內窺鏡。
電子內窺鏡，也被稱為視頻內窺鏡，是一種數字成像內窺鏡，使用CMOS/CCD圖像傳感器（關鍵器件）將采集到的圖像轉換為數字信號，并通過監視器實時顯示檢測圖像。電子內窺鏡通常具有較高圖像分辨率和色彩還原能力，圖像清晰、細節豐富，具備三維測量功能的產品還可對缺陷實施精確測量。
光學內窺鏡，采用光學透鏡成像，一般由不銹鋼金屬外殼和若干轉像光學透鏡構成，采用光纖導光照明。通常用于檢查較直的管道和空腔，具有更高圖像質量和細節清晰度，同時具備穩定性高、堅固耐用的特點。
光纖內窺鏡，主要由柔性傳像光纖束和導光光纖構成，分別用于傳像和照明，端面?zhèn)飨窆饫w數量對應像元數量。相比之下，光纖鏡清晰度要遜于光學鏡和電子鏡。因檢測管線更柔軟、直徑更小，常用于檢查彎曲、非常狹小或較為復雜的管道和空腔，具有不可替代的作用。光纖內窺鏡結構光學內窺鏡、光纖內窺鏡，均可通過目鏡直接觀察，這種檢測方式容易產生視覺疲勞，且無法保存記錄，可外接攝像系統、冷光源、顯示屏、鼠標等，實現拍照、錄像以及存儲等功能。
因前端攝像頭模組安裝空間所限，探頭較小的電子內窺鏡直徑一般都在1mm以上（目前古安泰電子內窺鏡最小直徑1.3mm），內徑在1mm左右的微孔往往無法進入。這種情況下可采用光纖鏡檢測，探頭比電子鏡更小，可通過更為狹小的空間。古安泰新推出了一款C-FX4810 亞毫米超細光纖內窺鏡,直徑只有0.48mm，與上圖這種復雜笨重、操作繁瑣，且需要不間斷供電的初代產品相比，集成度更高，輕巧靈便，操作簡單，攜帶方便。

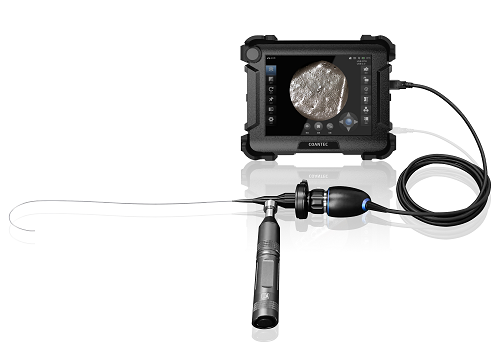

C-FX4810光纖內窺鏡
C-FX4810光纖鏡信號傳輸穩定，抗干擾能力強，體積小巧，便于攜帶。探頭具備良好柔軟性，直徑更小，可通過彎曲、狹窄通道實施檢測。配備便攜式冷光源、攝像系統，通過USB OTG接口與觸摸顯示屏連接，可捏合放大圖像，以及拍照、錄像并處理圖像文件，如圖片涂鴉、文件分享、生成報告等等，功能更多，人性化的交互界面，讓檢測操作更為簡便易行。光纖鏡在醫療行業應用普遍，在各工業領域也可廣泛應用，適用于檢測各種原材料內部、設備內腔、工件內孔等。需要注意的是，光纖質地較脆，不應過度彎折，否則會產生斷裂，直接影響圖像效果，使用時要特別留心。
這套光纖鏡攝像系統也可以通過光學適配器卡口接入C-RD系列光學直桿鏡。此外還可光學調焦、白平衡調整，獲取更高質量的圖像。

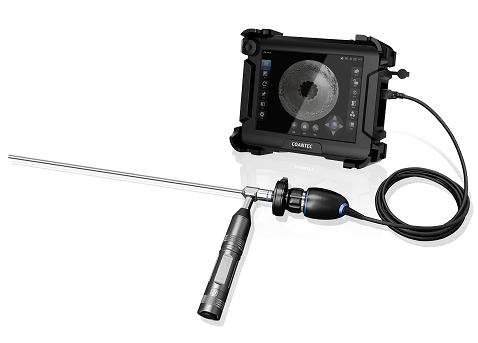

可接光纖鏡、光學鏡的通用光學適配器C-RD系列光學內窺鏡
C-RD系列光學內窺鏡可根據需要定制不同規格不銹鋼直桿（直徑2.7mm/3mm/4mm、長度100mm/175mm/302mm、視向角0°/30°/120°可選），還可另配帶有側視反光鏡的金屬套桿。這款產品成像效果清晰，圖像色彩真實，易于裝配，操作簡便，具備更舒適握持感，收納、攜帶都非常方便，是一款實用的檢測工具。
