2021.01.04成立8年來，我們?cè)趦?nèi)窺鏡領域不斷開拓，先后開發了多款具有行業領先水平的產品，如電動控制工業內窺鏡C50系列，獲得德國紅點獎的工業內窺鏡C40系列，尤其值得一提的是三維測量高清工業內窺鏡C65系列，這是一款可實現點對點、點對線、深度、多線段、面積測量功能的產品，圖像清晰、操作簡便，上市以來引起眾多客戶的關注。2020年這款C65系列產品還先后取得國內外多個大訂單，這也表明了廣大客戶對古安泰品牌、產品和服務的認可。這款產品可實時測量，也可以在拍攝完成的特定圖片中進行測量。其測量功能是如何實現的呢？在這里作一下簡單介紹：
立體測量其實是利用左右雙鏡頭所產生的視差圖像，通過計算完成測量功能。測量功能需要兩個攝像頭均可正常工作，如果攝像頭只有一個或者某個攝像頭損壞，則無法進行測量。必須在左右兩個圖像中確定一對相應的點，此操作稱之為匹配，匹配效果好方可進行測量。進入測量界面會提示測量匹配效果等級，測量匹配效果等級越好測量效果也越好，測量結果也越準確。只需要在顯示選項中選擇視差圖，可以查看匹配效果如何，以及所需要測量的位置區域是否匹配上，需要匹配效果相對比較好方可使用，而顏色比較雜亂，則說明大部分區域沒有能夠匹配上或者匹配錯誤，此時需要重新匹配。

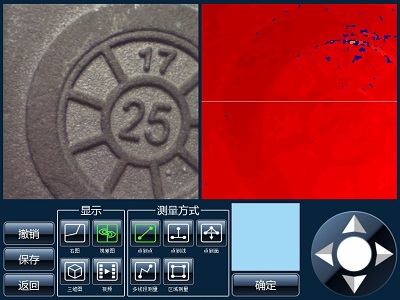

視差圖匹配效果
匹配完成后，可通過觸摸屏選點、逐步微調，進行精確的定位，以得到點與點、線、面之間距離的精確數據，從而進行點對點、點對線、深度、多線段、面積測量。說明：
點到點：測量?jī)牲c(diǎn)的距離，需添加兩個測量點。
點到線：測量點到線的垂直距離，需要添加3個點才能測量出點到線的距離，第一個添加點為需要測量的點，后面添加第二、第三個點確定測量的線。
點到面：測量點到面的垂直距離，需要添加4個點才能測量出點到面的距離，第一個添加點為需要測量的點，后面添加第二、第三、第四個點確定需要測量的平面。
區域測量：測量某個區域的面積和周長，需要添加3個點才能測量出結果，添加點需要按照順序添加。

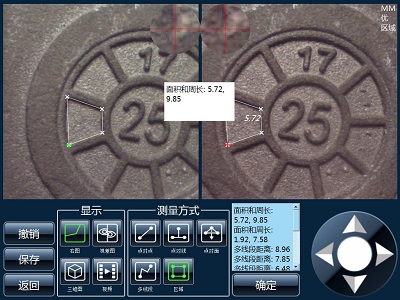

區域面積測量
我們已經在企業微信公眾號/抖音號“古安泰工業內窺鏡”上發布了操作視頻，方便各位客戶瀏覽和詳細了解更多產品信息。
